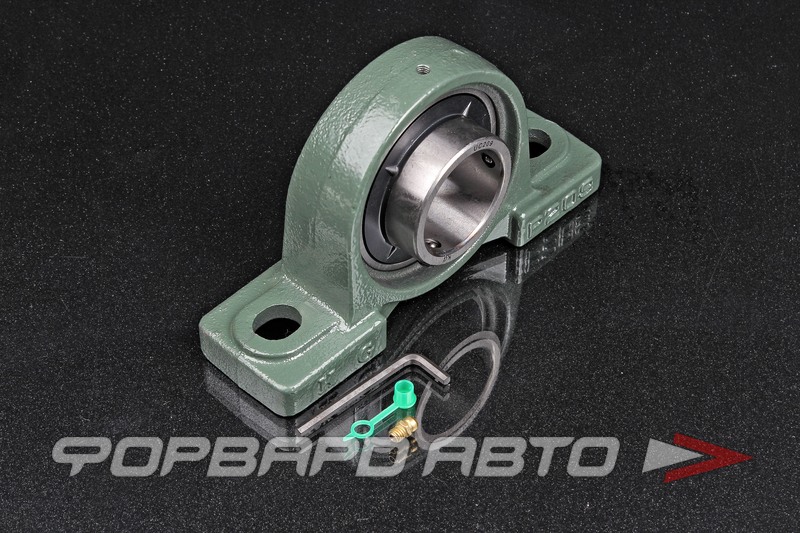

KG Подшипниковый узел (d-45) UCP209 (UC209+P209)

Корпус - P209
Длина корпуса (a) - 190мм
Ширина корпуса (b) - 54мм
Высота корпуса (w) - 106мм
Высота вала (h) - 54мм
Высота крепёжной площадки (g) - 20мм
Длина по центрам крепёжных отверстий (e) - 146мм
Ширина крепёжных отверстий (s1) - 17мм
Длина крепёжных отверстий (s2) - 20мм
Подшипник - UC209
Ширина подшипника (bi) - 49,2мм
Внутренний диаметр подшипника - 45мм
Наружный диаметр подшипника - 85мм
Ширина внешнего кольца подшипника - 22мм
Наружный диаметр внутреннего кольца подшипника - 57,4мм
Ширина подшипника относительно вектора нагрузки - 30мм
Величена фаски (галтели) подшипника - 1,5мм
Динамическая нагрузка -24,36кн
Статическая нагрузка - 17,71кн
Материал корпуса - чугун
Вес - 2,3кг
